比例式减压阀

Y43X-10P、Y43X-16P 型不锈钢比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况，达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用不锈钢，适用于清洁水和气体。标准压力比为 2:1、3:1、4:1、5:1、3:2、5:2、4:3 等，并可根据用户的要求设计特殊比例的减压阀。

二、主要性能参数：

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Y43X-10P	10	1	≤90	水、气
Y43X-16P	16	1.6	≤90	水、气

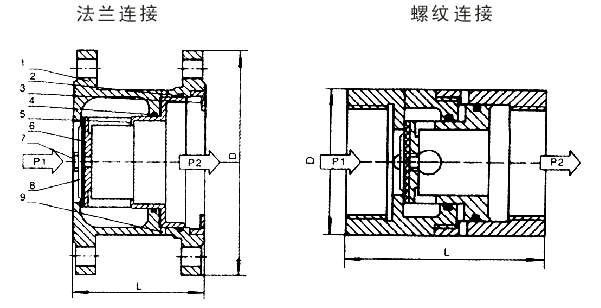

四、Y43X-PN16不锈钢比例式减压阀产品外形及结构尺寸(mm)

比例	DN	D	D1	D2	A1	b	z×φd	D3	A2
2:1 3:1 5:2 3:2 4:3	40	150	110	85	132	18	4×φ18	—	—
	50	165	125	100	140	20	4×φ18	—	—
	65	185	145	120	155	20	4×φ18	—	—
	80	200	160	135	155	22	8×φ18	—	—
	100	220	180	155	200	24	8×φ18	—	—
	125	250	210	185	220	26	8×φ18	—	—
	150	285	240	210	230	28	8×φ22	—	—
	200	340	295	265	270	30	12×φ22	—	—
4:1 5:1	25	115	85	65	—	16	4×φ14	115	178
	32	140	100	78	—	18	4×φ18	140	188
	40	150	110	85	—	18	4×φ18	150	195
	50	165	125	100	—	20	4×φ18	165	205
	65	185	145	120	—	20	4×φ18	190	218
	80	200	160	135	—	22	8×φ18	205	225
	100	220	180	155	—	24	8×φ18	225	273
	125	250	210	185	—	26	8×φ18	260	308
	150	285	240	210	—	28	8×φ22	300	322
	200	340	295	265	—	30	12×φ22	365	358
