法兰角式柱塞阀

法兰角式柱塞阀工作原理：

     U44SM法兰角式柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

法兰角式柱塞阀产品特点：

1、可安装在水平或垂直的管道上。

2、阀体材质可以选用高温不锈钢或碳钢材质。

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；密封好性能更可靠。

4、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

法兰角式柱塞阀安装和维修：

1、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。

2、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

3、本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。

4、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。

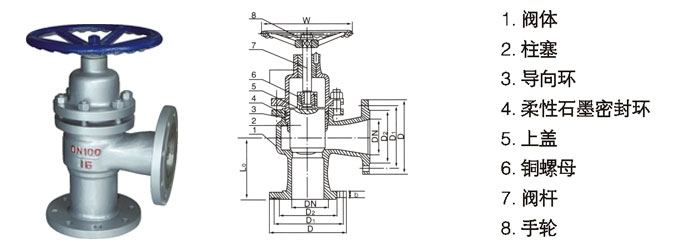

法兰角式柱塞阀主要外形及连接尺寸

型号	公称通径 DN(mm)	主要外形及连接尺寸(mm)
		L0	H	W	D	D1	D2	b	Z-Φ d
U(J)44SM-16cP	15	65	190	100	95	65	45	12	4-14
	20	75	210	100	105	75	55	12	4-14
	25	80	220	120	115	85	65	12	4-14
	32	90	250	140	135	100	78	13	4-18
	40	100	280	160	145	110	85	13	4-18
	50	115	300	180	160	125	100	13	4-18
	65	145	320	200	180	145	120	15	4-18
	80	155	340	240	195	160	135	17	8-18
	100	175	420	280	215	180	155	17	8-18
	125	200	440	320	240	210	185	19	8-18
	150	240	530	350	280	240	210	21	8-23
	200	300	610	400	335	295	265	23	12-23
	250	325	730	520	405	355	295	27	12-25
	300	375	850	640	460	410	385	28	12-25
	350	394	970	460	520	470	435	30	16-25
	400	457	1100	900	580	525	485	32	16-30

型号	公称通径 DN(mm)	主要外形及连接尺寸（mm）
		L0	H	W	D	D1	D2	B	Z-Φ d
U(J)44SM-25cP	15	65	190	100	95	65	45	14	4-14
	20	75	210	100	105	75	55	14	4-14
	25	80	230	110	115	85	65	14	4-14
	32	90	260	140	135	100	78	15	4-18
	40	100	260	160	145	110	85	15	4-18
	50	115	290	180	160	125	100	17	4-18
	65	145	320	200	180	145	120	19	8-18
	80	155	370	240	195	160	135	19	8-18
	100	175	420	280	230	190	160	21	8-23
	125	200	460	320	270	220	188	25	8-25
	150	240	530	350	300	250	218	27	8-25
	200	300	610	400	360	310	282	31	12-25
	250	325	730	520	425	370	345	33	12-30
	300	375	850	640	485	430	408	36	16-30
	350	394	970	760	550	490	465	40	16-34
	400	457	1100	900	610	550	535	44	16-34
