电动推杆扇形盲板阀

     一、电动推杆盲板阀产品特点：
        电动推杆扇形盲板阀又名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

     二、主要性能参数：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.375	0.225	0.15	0.075
驱动源	电动装置
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
	-20-100		-20-200	-20-300
适用介质	煤气等有毒、有害、易燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢

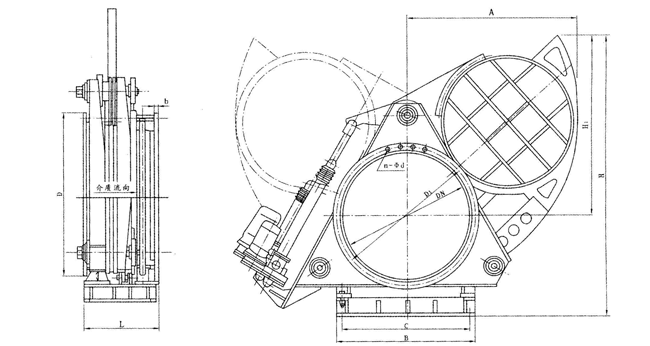

     三、主要外形尺寸：

DN	D	D1	b	n-φd	L
300	440	395	18	12-φ22	450
350	490	445	18	12-φ22	450
400	540	495	24	16-φ22	450
450	595	550	24	16-φ22	500
500	645	600	26	20-φ22	500
600	755	705	26	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	35	24-φ30	800
900	1075	1020	35	24-φ30	800
1000	1175	1120	35	28-φ30	800
1100	1275	1220	35	36-φ30	800
1200	1375	1320	35	32-φ30	800
1300	1475	1420	35	36-φ30	800
1400	1575	1520	35	36-φ30	850
1500	1675	1620	35	36-φ30	850
1600	1790	1730	35	40-φ30	850
1800	1990	1930	35	44-φ30	1100
2000	2190	2130	35	46-φ30	1100
